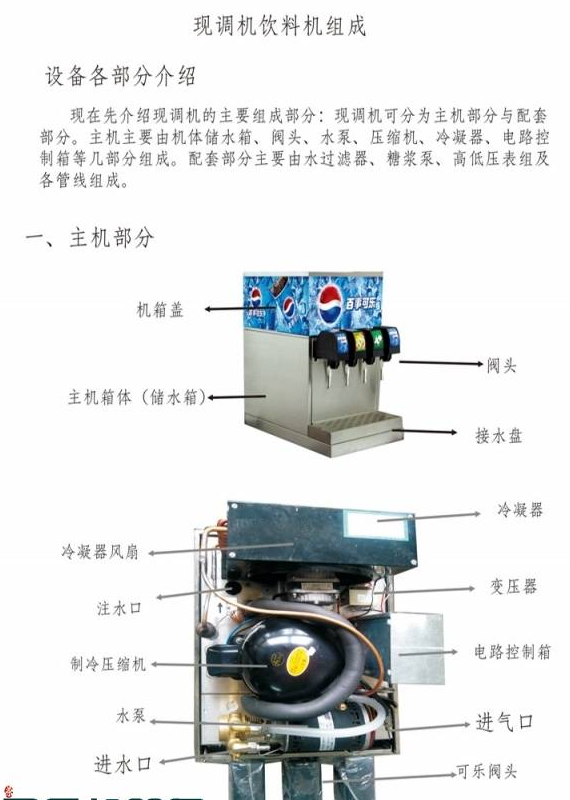

英迪尔可乐机现调可乐机安装步骤

拆箱 — 检查机器在运输途中有无损伤

注意：机器请勿侧放或倒置。

清点零配件，放置一旁备用。

安装维修技术手册。

二氧化碳压力调节表组。

安装组件。

滤水器。

选配的糖浆泵组件。 注意：安装组件可能装于机器包装箱内或另装在零件箱内。

英迪尔可乐机现调可乐机器就定位

 · 预定机器位置，检查周围空间。

 · 拆下排水盘和正面板。

 · 在台面上画出管路（糖浆管，CO2气管和进排水管） 穿越孔的位置及尺寸。

 · 依画出的尺寸在台面上开孔。（20*20cm）

 · 机器就定位。

英迪尔可乐机现调可乐机水槽注水

 · 在排水盘上接装排水管。

 · 注水孔塞（面对机器正面，位于冷凝器左前方的黑色塑 料圈）。

 · 用水管或漏斗插入注水孔，打开水源，直到水从机器正 面溢水管流出为止。

    注意：若水槽内水没有补满，冰板探针没有完全浸没于水中，则压缩机不会启动。

英迪尔可乐机现调可乐机接上电源

 · 拔掉碳酸电机电源插头（位于电器盒上的4芯插头）， 以免水泵在未接水源时运转，然后将电源延续线插座与 机器正面短接电源线插头可靠连接，并将电源插头插 入机器在制冰板期间，可继续其他安装步骤。 注意：压缩机与冷凝风机延时3分钟之后才会启动。

英迪尔可乐机现调可乐机接装进水管

 注意：若水源压力太高，须加装减压阀，设定水压为.8kg/cm2(25psi)-3.5kg/cm2(50psi)。

 · 用ID=3/8"软管接装水源开关。

 · 软管置于排水处。打开水源冲洗管路。

 · 用干净透明的玻璃杯盛接冲洗出的水。检查水中有无杂 质，直到软管中完全无杂质。

 · 滤水器固定于适当位置，装上滤水器接头并将软管接装 过滤器入水端（IN）。

 · 仍用ID=3/8"软管，一端接滤水器出水端（OUT），一 端接碳酸机水泵的入水（IN）。

 · 所有的管接头均用管束夹紧固，并再次打开水源。

 · 打开碳酸筒上的释压阀（黄色拉杆），排除系统内的空 气，直到水从释压阀溢出为止。

 · 检查所有接头有无漏水现象。

 · 压下饮料阀推杆，操作每个饮料阀，排除管路内空气， 直到水从饮料阀流出为止。

英迪尔可乐机现调可乐机接装二氧化碳

 · 高压表组接于二氧化碳气瓶（确定装入CO2垫片），置 于柜台内适当位置。

 · 将低压表组用螺丝固定于柜台内适当位置。

 · 用ID=1/4"软管连接高压表和低压表的高压旁通接头（左 右任选一个）。

 · 用ID=1/4"软管连接低压表另一个高压旁通接头和碳酸 筒上的CO2进气单逆止阀接头。

英迪尔可乐机现调可乐机接装糖浆管路

 · 截取适当长度的ID=1/4"软管，用旋转螺母零件和糖浆筒的 进气快速接头制作低压CO2低压气管组。

 · 将CO2低压气管组连接低压表之低压单逆止阀接头和糖 浆筒的进气端。

 · 截取适当长度的ID=1/4"软管，用旋转螺母零件和糖浆筒的 出料快速接头制作糖浆管组。

 · 将糖浆管组管端与机器正面的不锈钢糖浆管端（S1…S4） 连接，另一端的糖浆筒快速接头接装于糖浆筒出料端。

注意：1. 快速接头接装糖浆筒前，先用清水润湿， 以免 损伤”O”形环。

      2. 使用低糖糖浆时，需加装专用的低压表。
